Do rukou se mi dostala na test základní deska MSI MEG Z490 Ace s procesorem Intel Core i9-10900K a vodním chlazením MSI MAG CoreLiquid 360R. Je to vůbec první základní deska s čipovou sadou Z 490, kterou jsem měl možnost testovat a hned na první pohled mi bylo jasné, že společnost MSI s tímto kusem hardwaru cílí na PC nadšence, kteří si svůj systém rádi ladí a zkouší, co vše dokáže.

Obecně

S cenovkou převyšující 11 tisíc (v době testu) patří MSI MEG Z490 ACE mezi velmi drahé základní desky, ale za svou cenu nabízí ohromující 16 + 1 fázové PWM, nejnovější Intel Wi-Fi, tři sloty M.2 (vše pod chladiči) a port USB 3.2 Gen2 (20 Gbps) Type-C na zadní straně. Mezi další funkce Z490 Ace patří 16 + 1 90A výkonové fáze, podpora RAM až DDR4 4800+, šest portů SATA3, prémiový kodek Realtek ALC1220 a LAN Realtek 8125B 2,5 GbE.

Detailně

MEG Z490 Ace je vyvedena v černé barvě s oranžovými detaily doplněnými o šedé pruhy vyčnívající z kovového povrchu chladiče a pláště. Toto barevné schéma je oproti agresivní černo červené příjemnou změnou. 6 + 1 90A výkonové fáze jsou chlazeny heatpipe a dvěma silnými chladiči.

Malá sada ventilátorů pod zadním krytem I / O nasává vzduch ze zadní části skříně, aby pomohla ochladit komponenty regulace výkonu, což může pomoci zlepšit celkový výkon a vést k lepším výsledkům při přetaktování. Chladič čipové sady na této desce je poměrně malý, ale navazuje přímý kontakt se třemi dalšími chladiči, které se rozprostírají přes sloty M.2. Tato konstrukce umožňuje chladičům přenášet teplo z jednoho do druhého, což ve skutečnosti funguje jako jeden velký chladič. Tyto všechny chladiče je možné samostatně demontovat, což usnadňuje přístup k M.2 SSD diskům.

Chladič čipové sady má zabudované RGB LED diody, stejně jako zadní kryt I / O. Tyto diody je možné ovládat pomocí BIOSu nebo střídavě pomocí softwaru Dragon Center ve Windows.

V horní polovině desky najdete dva 8pinové konektory EPS spolu se třemi konektory pro ventilátory (všechny 1A / 12W) a to jak pro vzduchové, tak i vodní chlazení, konektor Corsair. Dále tu jsou čtyři sloty DIMM MSI DDR4 Steel Armor, které podporují až 128 GB s rychlostí až DDR4 4800+MHz. Na pravé straně desky je potom další konektor ventilátoru (což je celkem osm) a 24kolíkový konektor ATX.

Těsně nad 24kolíkovým konektorem jsou čtyři LED diody označené Boot, VGA, DRAM a CPU. Ty se během procesu POST rozsvítí a vypnou. Pokud systém zamrzne zůstává svítit kontrolka tam, kde se proces zasekl, což pomáhá při odhalování potíží. Severně od LED kontrolek jsou čtecí body napětí pro CPU, DDR, VCCSA a VCCIO. Poslední zcela vpravo je záhlaví USB 3.2 Gen1 Type-C pro přední panel.

V druhé polovině desky potom najdeme tři sloty M.2. Horní slot, M2_1, podporuje jak úložná zařízení PCIe 3.0 x4, tak SATA až do 110 mm. M2_2, střední slot, podporuje až 80 mm moduly a zařízení PCIe / SATA. Spodní slot, M2_3, podporuje pouze úložná zařízení PCIe až do délky 80 mm. Všechny tři disponují výše zmíněnými samostatnými chladiči. Samozřejmě tu nechybí ani PCIe sloty, které jsou celkem 3 a v plné délce, navíc jsou chráněny ocelovou výztuží, takže se nemusíte bát rozměrných a těžkých GPU. Horní dva sloty fungují v konfiguracích x16 / x0 nebo x8 / x8. Spodní slot potom podporuje rychlost x4. MSI uvádí podporu 2-Way Nvidia SLI a 3-Way AMD Crossfire. MSI také uvádí podporu PCIe 4.0 s budoucími procesory.

Přečti si  Přichází PlayStation Days of Play 2021

V pravé části dolní poloviny najdeme konektor USB 3.2 Gen1 pro přední panel a šest portů SATA3 6 Gbps. Nalevo je potom ukryta audio čipová sada která spoléhá na kodek Realtek ALC1220. Zde je také převodník ESS SABRE 9018Q2C, který podporuje dva 32bitové zvukové kanály 384kHz. Tento vyhrazený sluchátkový zesilovač může řídit sluchátka s impedancí až 600 ohmů. Spodní okraj základní desky potom lemují tlačítka power a reset, zvuk, osvětlení, ovládání ventilátorů, USB a další.

Kromě toho je základní deska MSI MEG Z490 Ace osazena chipem Intel AX201 802.11ax Wi-Fi, což je stejný čip používaný v podstatě na všech deskách Z490, které mají integrovanou Wi-Fi. Jak je u MSI zvykem, tak i zde máme k dispozici dva LAN porty, ten lepší je podporován čipem Realtek 8125B a podporuje šířku pásma až 2,5 Gb / s. Sekundární síťová karta je běžná Intel i219V 1 Gb / s.

Zadní panel

Společnost MSI plně využila výhodu zadního I / O panelu na Ace tím, že jej naplnila co největším počtem portů a větracích otvorů. Naleznete zde celkem osm USB portů, z nichž jeden je USB typu C s podporou teoretické šířky pásma 20 Gb / s. Dva konektory RJ-45 pro kabelové připojení k internetu, dvě antény pro Wi-Fi a port S / PDIF a několik pozlacených 3,5 mm zvukových konektorů.

K dispozici je také jeden port PS / 2. Co je však málo kdy vídané jsou dvě tlačítka pro ovládání systému BIOS. Jedno jednoduše vymaže CMOS, to druhé flashuje BIOS na novou verzi. Co ovšem budete na zadním panelu jen marně hledat je HDMI port, což znamená že MSI MEG Z490 Ace nemá video výstup a vy budete k použití potřebovat grafickou kartu.

BIOS

Stejně jako většina moderních základních desek MSI využívá i MEG Z490 Ace rozhraní MSI Click BIOS 5 UEFI. A stejně jako v případě konkurence i zde při prvním vstupu do BIOSu nejprve narazíte na “snadný režim”, ten je přehledný a snadno se s ním pracuje. Základní informace o systému se zobrazují v horní části obrazovky a uprostřed. Odtud můžete aktualizovat systém BIOS, přepínat mezi XMP profily pamětí a upravit několik dalších nastavení. Máte zde také tlačítko pro aktivaci nebo deaktivaci Game Boost režimu, což je integrovaný nástroj pro přetaktování od společnosti MSI. Ten se ovšem chová lehce prapodivně, protože byste očekávali že z procesoru vymáčkne maximální udávané hodnoty, tedy 5,3GHz. Bohužel tomu tak není a deska procesor přetaktovala na “pouhých” 5,1GHz při napájení 1,375 V. Takže zbylých 0,2GHz musíte z desky vymáčknout ručně.

Nabídka snadného režimu není dokonalá a tak je lepší rovnou přepnout do rozšířeného režimu, který už možností nabízí o poznání více. Najdete zde detailní nastavení základní desky, záložku věnovanou manuálnímu taktování(zde můžete skutečně vytáhnout z CPU maximum), možnost flashování BIOSu, uložené profily, monitorování teplot a řízení ventilátorů a další.

S čím však při prvotním ohledání BIOSu můžete mít trochu potíž je detekce aktivace/deaktivace funkcí, protože položky svítí buďto bíle nebo červeně. Při bližším ohledání však zjistíte, že červená barva symbolizuje aktivní funkce.

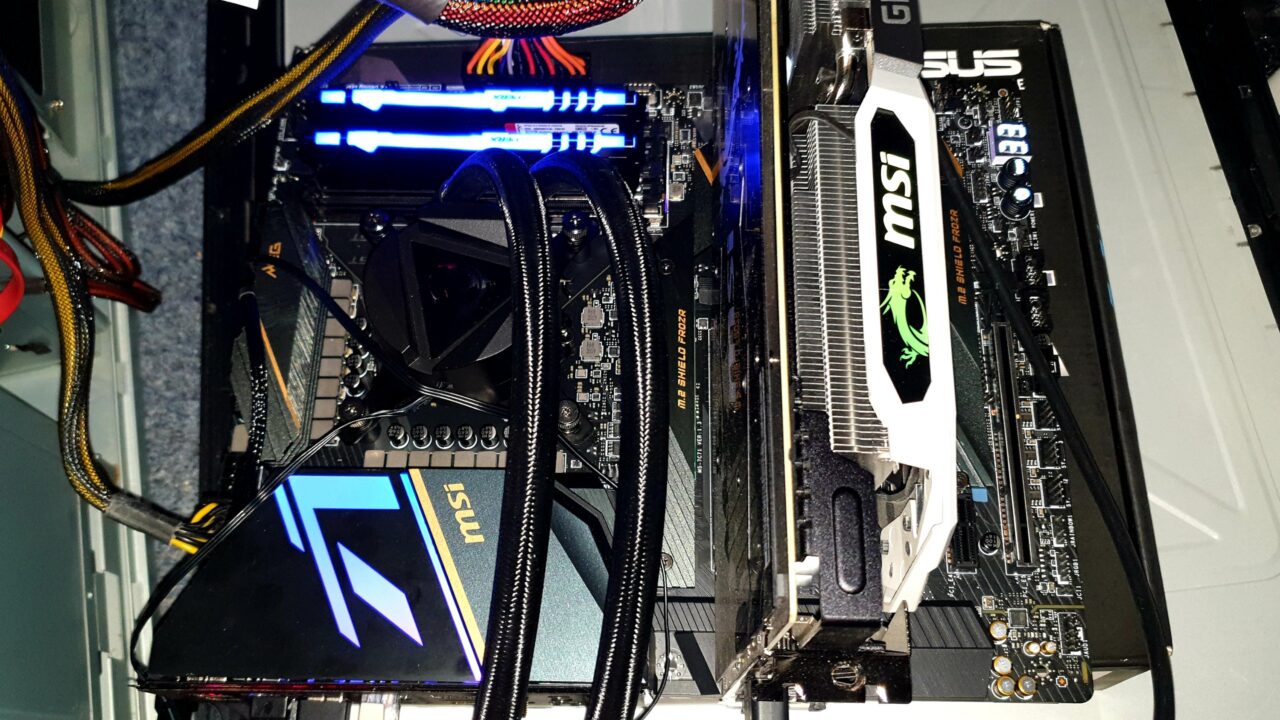

Sestava

Karta mi na test dorazila s procesorem Intel Core i9-10900K. Jedná se o procesor 10. generace Comet Lake pro socket LGA 1200. Procesor má 10 fyzických jader (20 vláken) se základní frekvencí 3,7 GHz a 5,3GHz v Turbo režimu, kdy deska nastavila napájení procesoru na 1,375 V a takt jen 5,1GHz.

Přečti si  Destiny 2: Gina Torres již pravděpodobně nedabuje Ikoru Rey

Dále byly použity následující komponenty:

  • Paměti: HyperX Fury RGB 3733 MHz 2x 16GB DDR4 19-23-23-42 CR2
  • HDD: Transcend MTE220S M.2 SSD HDD 256GB
  • GPU: MSI GeForce RTX 2070 Armor
  • Zdroj: 700W

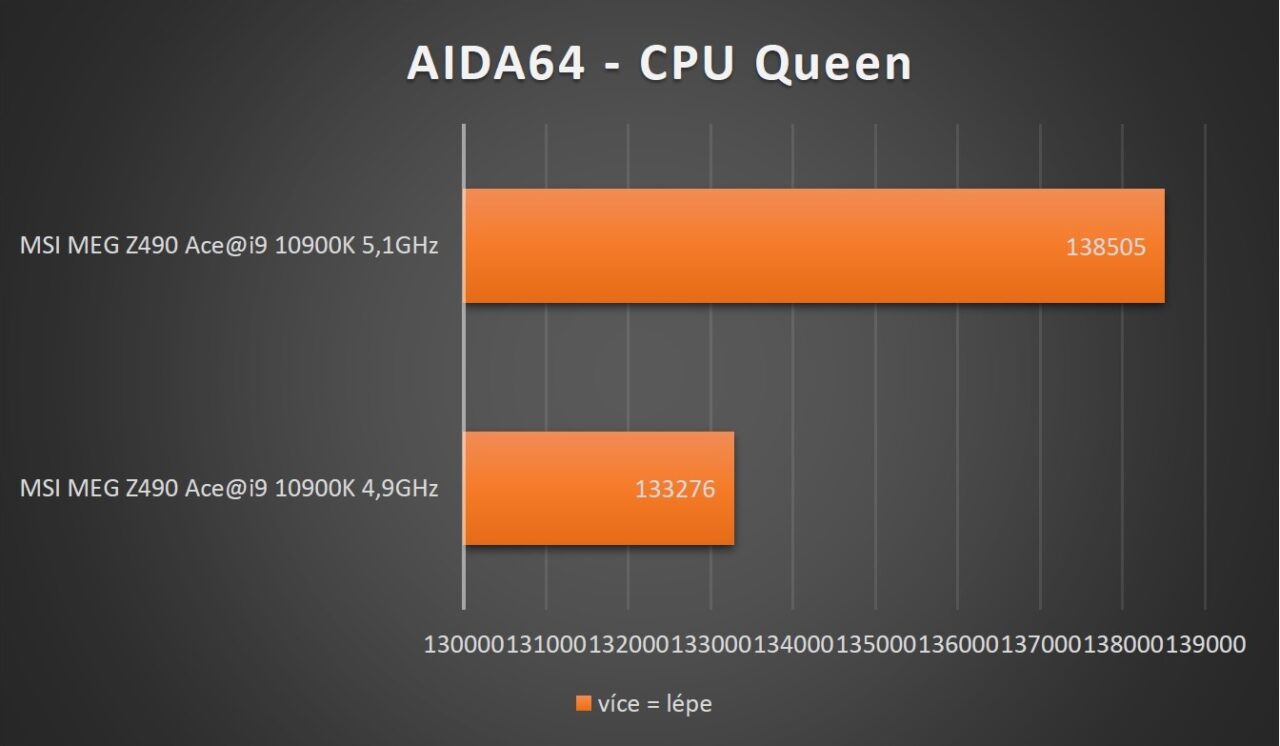

Test jsem prováděl na základní nastavení desky pouze s aktivovaným XMP profilem kdy byl takt CPU na 3,5GHZ, ale deska procesor v testu sama taktovala na 4,9GHz a poté v režimu Game Boost rovněž s aktivovaným XMP profilem a taktem na 5,1GHz. Jak si můžete prohlédnout v grafech níže Základní deska MSI MEG Z490 Ace disponuje opravdu velmi solidním výkonem. Zejména mě potom překvapil rozdíl ve výsledcích propustností pamětí, kde je nárůst oproti deskám Z390 velmi zajímavý.

Po přetaktování jsem byl velmi mile překvapen tím, jak stabilní deska byla a jak dokázala příjemně zvednout výkon nejen CPU, ale také pamětí DDR4.

MSI MAG CoreLiquid 360R

Spolu se základní deskou dorazilo i masivní vodní chlazení MAG CoreLiquid 360R. Jedná se o výkonný kapalinový chladič s 360 mm radiátorem, který je vybaven 3x 120 mm PWM ARGB ventilátory s rychlost 500 – 2000 RPM a průtokem vzduchu 21,63 – 78,73 CFM při udávané úrovni hluku pouhých 14,3 – 34,3 dBA. Díky dodávaným nástavcům je chladič kompatibilní se sockety Intel 115X/1200/1366/2011(-3)/2066 a AMD FM1/FM2(+)/AM2(+)/AM3+/AM4.

Výhodou je otočná hlavice chladiče a to až o 270 stupňů, díky čemu si můžete chladič namontovat tak jak potřebujete a následně otočením hlavice nastavit logo MSI do požadované polohy.

MSI integrovalo čerpadlo přímo do chladiče, čímž bylo dosaženo snížení hluku a výrobce uvádí, že toto řešení také prodlužuje životnost čerpadla díky tomu, že není přímo vystaveno zdroji tepla.

Během testování základní desky v Game Boost režimu jsem systém podrobil zátěžovému stres testu, kdy CPU Intel Core i9-10900K běžel na 100% výkonu s taktem 5,1GHz a napájením 1,375 V. Po celou dobu testu nepřesáhla teplota CPU 80 stupňů Celsia, což je velmi solidní výkon. Věřím, že s použitím kvalitnější teplovodivé pasty by chlazení dosáhlo ještě lepších výsledků.

Celkem

MSI MEG Z490 Ace přináší spoustu moderního připojení, včetně 3x M.2, USB 3.2 Gen2 (20 Gbps), Intel Wi-Fi 6 AX201, 2x LAN a obsahuje robustní vysoce kvalitní napájení a velmi dobrý výkon, který využijí především vyznavači overclockingu. Ovšem je třeba se připravit na fakt, že extra výbava vyžaduje extra cenu a ta v tomto případě zatím překonává hranici 11.000,- CZK.

Specifikace

  • Provedení: ATX
  • Čipová sada: Intel Z490
  • Patice: LGA1200
  • RAM: 4 DIMM až do 128 GB DDR4-4800MHz (OC) ve dvou kanálech.
  • Grafické sloty: 3 × PCIe 3.0 x16 (podporuje 2-way SLI a 3-way AMD CrossFire).
  • Rozšiřující sloty: 2 × PCIe 3.0 x1
  • Úložiště: 3 × M.2, 8 × SATA 6 Gb / s
  • USB:
    • 1x USB 3.2 Gen 2 × 2 20 Gbps Lightning typu C.
    • 3x USB 3.2 Gen 2 typu A
    • 1x USB 3.2 Gen 2 typu C
    • 4x USB 3.2 Gen 1 Type-A
    • 6x USB 2.0
  • LAN: Realtek 8125B 2,5 Gb / s + Intel I219V Gigabit
  • WiFi / Bluetooth: Intel Wi-Fi 6 AX201 + BT 5.1
  • Rozměry (mm) 305 x 244
  • Extra RGB LED prodlužovací kabel, stolní Wi-Fi anténa
